Beschreibung
Produktbeschreibung
Verwendung:
Für 1 1/8″ Steuerrohre oben und 1.5″ unten in Kombination mit tapered / konischen Gabeln konzipiert.
- Oberes Lager:
- Einbaumaß 1 1/8″
- Unteres Lager:
- Einbaumaß 1.5″
- Gabelschaft:
- tapered 1 1/8″ , 1.5″
- Bauart:
- integriert (IS)
Technische Daten:
- Lagerung:
- Industrielager
- Gabelschaft:
- tapered 1 1/8″ , 1.5″
- Lagerschalenmaterial, oben:
- Stahl
- Lagerschalenmaterial, unten:
- Stahl
- Durchmesser Außenring, oben:
- 42 mm
- Durchmesser Außenring, unten:
- 52 mm
Standardized Headset Identification System (S.H.I.S.):
Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatz (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil – vom ersten durch einen Schrägstrich getrennt – gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.
Nomenklatur:
- EC:
- Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)
- ZS:
- Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)
- IS:
- Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)
Ausführungen:
IS42/28,6
- Bauart: integriert (IS)
- Anwendung: oben
- Gabelschaft: 28,6 mm
- Steuerrohr (Rahmen-Innendurchmesser): 42 mm
- Einbauhöhe: 9 mm
IS52/40
- Bauart: integriert (IS)
- Anwendung: unten
- Konusgabelschaft: 40 mm
- Steuerrohr (Rahmen-Innendurchmesser): 52 mm
- Einbauhöhe: 1 mm

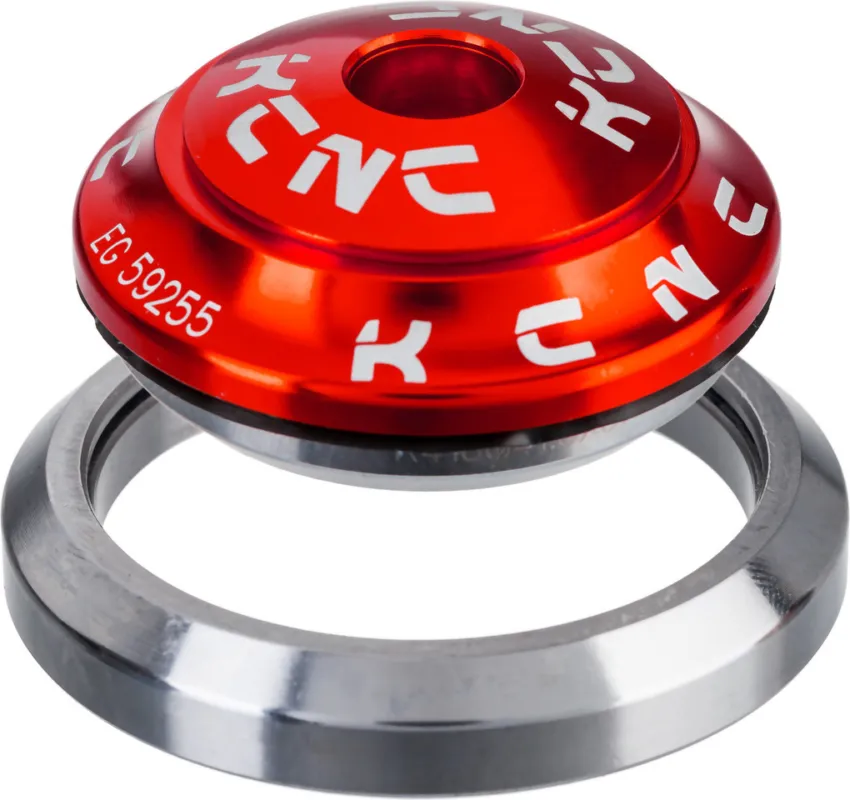

Lieferumfang:
- 1 x Industrielager KCNC oben
- 1 x Industrielager KCNC unten
- 1 x Steuersatzdeckel KCNC
- 1 x Abdeckkappe KCNC
- 1 x Gabelkralle mit Schraube
- 1 x Gabelkonus
